一直以来，电磁阀接线并线、驳接线是非常不规范的接线方式，YV系列电磁阀分线器将很好地解决这个问题，让电磁阀接线更规范、快速和美观。

特点Features

体积最小(业界迄今为止体积最小);

无须剥线，刺穿接线;

可带电测量，方便检查和维护;

规范接线，安全可靠;

NPN或PNP均可接线;

有4，6，8，10，12，14组可选;

二线或三线均可接线;

也可用于传感器信号的转接;

IP 20防护等级;

螺钉固定安装;

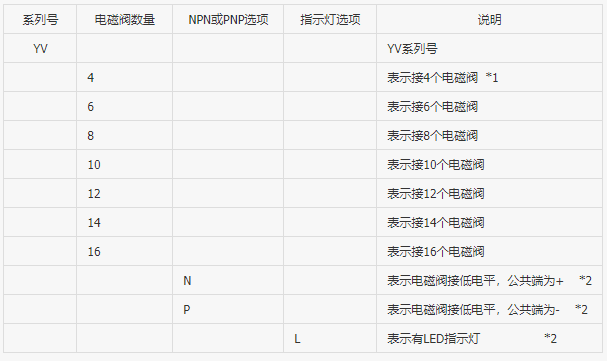

  选型指引

注：*1 标准产品电磁阀数量以偶数递增，最大16个电磁阀，可选奇数个电磁阀(属非标)，如9个。

注：*2 在选型时，N、P、L不是必选项，标准产品不带指示灯，如需带指示灯，需要填写L，并且同时要选择N或P。例如：YV-8-N-L则表示选择接8组电磁阀，PLC输出为低电平，公共端接+，带指示灯。

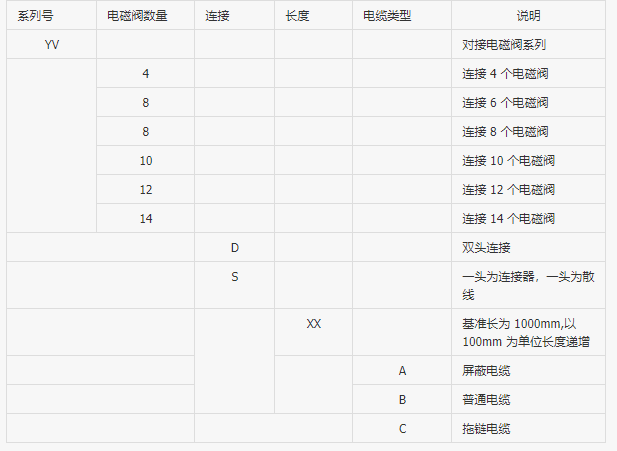

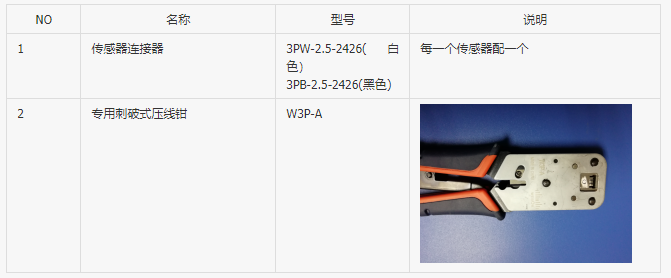

 选配电缆

安装尺寸

YV系列电磁阀分线器的长度根据位数不同而长度不同，安装孔位也随长度变化而变化，以YV-8位为基准的安装基准尺寸如下

说明：上下安装孔距为：13.8mm;左右安装孔距为115.5mm(8位)，每增加或减少一位，增加或减少11mm.

接线图

参考下图接线

注1：连接电磁阀时，电磁阀分别接入插孔的M和1，M为公共端，可正可负，由客户自行确定。

注2：当接入传越感器时，M定义为电源端+，2定义为电源端-，1定义为信号端

注3：右则连接器1到12分别连接到X1(YV1)到X12(YV12)的1号脚，13和14分别是X1和X2的2号脚，M为公共线。

注4：右侧总连接器的脚位图如下+

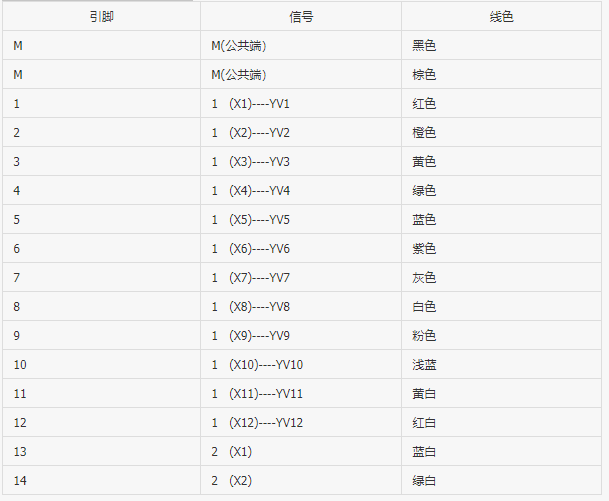

  注5： 总电缆散线连接时颜色如下：
